LY8100.03 配料控制器
發布日期：2018-07-23 15:25:35 訪問次數：1014
本控制器適用于單一物料的配料控制，有增量與減量兩周配料模式。
產品特點：
(1)高性能A/D轉換
◆高速采樣速率：100次秒
◆內部AD值：260000
◆高分辨率：1/50000
◆高靈敏度：0.25uV/d
(2)配料性能
◆增量配料與減量配料用戶自定義
◆單速或雙速配料
◆更準確的落差補償
◆點動給料功能
◆減量配料時，自動補料
(3)多種測試功能
◆上電時，儀表自診斷功能
◆儀表能自動識別各種選配件，例如RS232通訊板、模擬量輸出板、并自動添加選配件測試功能
◆能顯示當前重量的AD值（相當于傳感器信號電壓（毫伏值））
◆目前能自動測試的項目有：顯示測試、輸入/輸出測試、RS232通訊測試、模擬量輸出測試
(4)使用RS232口進行通訊時，也可以像使用RS485那樣并聯使用
(5)使用開關電源，電源使用范圍寬
◆交流時可使用85~265V電壓
◆直流時可使用18~36V電壓
技術參數：
AD轉換
靈敏度
0.25uV/d
零點調整范圍
-30.5mV~30.5mV
傳感器激勵電壓
DC10V±5%，電流150mA
可接4支350Ω的傳感器
溫度系數
≤（讀數的0.0008%+0.3d）/℃
量程穩定性
讀數的±8ppm/K
非線性誤差
≤0.005%F.S
測量電壓范圍
-30.5mV~30.5mV
內部分辨率
1/260000
顯示分辨率
1/50000
采樣速率
100次/秒
采樣方法
Delta-Sigma方法
顯示
顯示元件
6位高亮度紅色LED數碼管，字高13mm
顯示量程范圍
顯示范圍300-50000
顯示分度間距
分度值1、2、5、10、20、50可選
小數點位置
可選十位、百位、千位、萬位
超載顯示
0.L
負數顯示
左邊數碼管前面加“-”號
指示燈
顯示運行、快加、慢加、超差輸出、卸料/補料、動態
按鍵
模式、上循環、做循環、歸零/確認
I/O接口
輸入接口
啟動、停止、點動給料、急停共4個輸入端子
無電壓觸點或NPN三極管輸入（內部光電隔離）
耐壓：500VDC（1分鐘）
輸出接口
慢加、快加、超差、卸料/補料共4個輸出端子
NPN三極管輸出，外接電壓：DC12~48V，電流300mA
集電極、射極間飽和電壓低于1.2V（內部光電隔離）
耐壓：50V DC
綜合
電源供應
交流85~265V，50/60Hz，約8W
直流18~36V，約8W（可選）
適用環境
溫度：-10~45℃；濕度：20%~80%
安裝方式
面板嵌入式，開孔尺寸：92×45
重量
約0.65Kg
外形及開孔尺寸圖（單位：mm）：

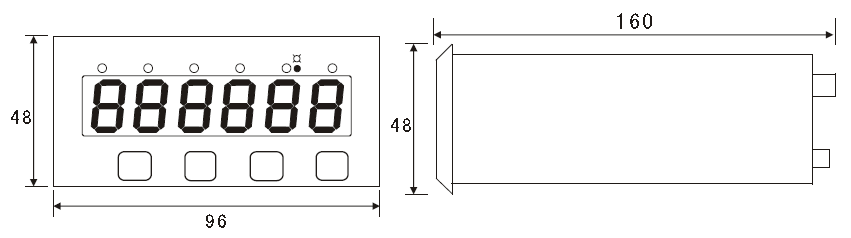

外形尺寸圖（圖1）

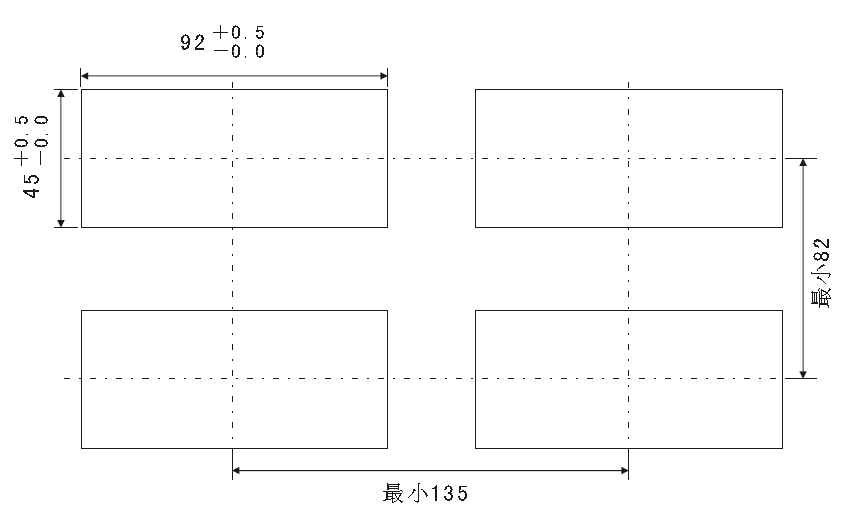

面板開孔尺寸圖（圖2）
