工作原理：
導納式料位開關是從我們已有的電容式料位開關改進的方案。由于高粘度的介質粘附在電容式料位開關的探頭上而產生虛假報警，為了消除這一現象，在有并效部分和接地部分之間增加一個特殊物質作為一個絕緣電極。如圖所示，探頭常常有遭到介質粘附在其上的現象，因此引起一個電容，并且在這三部分上產生電阻。因?yàn)橛行Р糠趾头雷o(hù)部分的電磁場是一個圓形，在電極之間沒有電流通過介質。導納料位開關利用這一原理，在有效部分和接地部分增加保護部分，來屏蔽導納電流，從介質的有效部分和接地部分到達罐壁。雖然在保護部分和有效部分之間有少量的導納電流，電路不會考慮這個電流值。由于有保護部分，只有有效部和罐壁之間的改變的導納電流被電流檢測到。因此，僅當探頭和介質連接，就會有一個準確的信號。信號的精確度與介質的介電常數成適當?shù)谋壤?，和它的電阻值成反比。這個信號很容易被電路檢測到，并且有一個輸出控制信號。因此，這類特殊電極類型結構能夠檢測不同成分的介質，也不會受到覆蓋其上的粘稠介質的影響。

產品特點：
u被覆蓋上物質后，不會受影響。
u易安裝。
u穩定性好，不受溫度影響。
u0-90秒時間延遲功能。
u防護等級：IP65。
uDPDT/5A輸出。
u溫度：550℃
u高/低失效模式可選。
u應用于液體、糖漿、固體、晶粒、和界面檢測。

應用領域：
粉料倉、水井、水池、藥桶、酸堿桶等各種液體、粉體、顆粒的料位檢測、控制及界面檢測


產品尺寸圖：

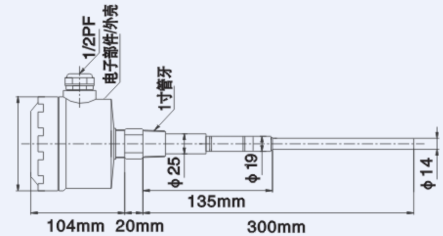

                                            標準型

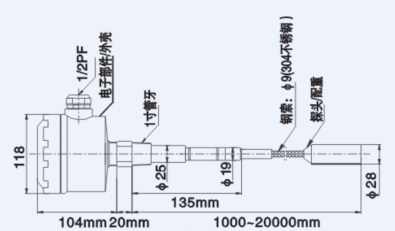

                                           鋼索型

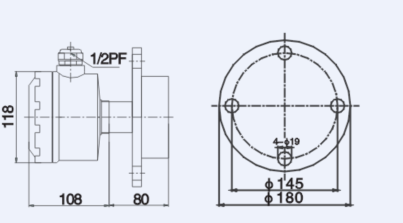

                                           平板型

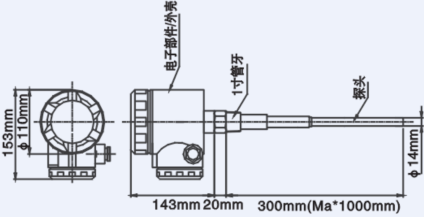

                                     防爆標準型

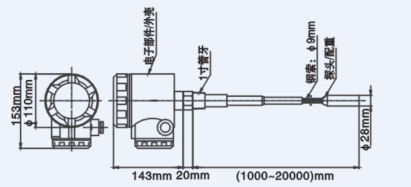

                                    防爆鋼索型

技術參數：

接線盒	鋁合金感應棒接線
材質	SUS304
絕緣材質	PVDF、PFA、PTEE、陶瓷
工作溫度	-10℃~+120℃（+230℃、+550℃）
接續規格	1"PT
供電電源	DC24V AC110/220V 50/60Hz
消耗功率	2.3W
靈敏度范圍	≤<0.5pf
輸出接點	SPDT或DPDT 5A/AC250V
延時設定	1~10秒
出線口	M16*1.5
