LY-QSB 稱重模塊
發布日期：2018-07-24 09:10:55 訪問次數：887
u模塊化的安裝底板，承載吊環和平臺采用優化結構設計，并采用與傳感器相匹配的材料和處理工藝
u自動中心復位，拉向設計，多方位轉動，具有優異的抗偏載能力
u安裝穩定性高，對秤體承載后的變形和由溫度引起的變形具有自動調整能力
u使用簡便，免維護保養
u多種安裝方式，可徑向、切向、矩形安裝
u適用于桶槽、料罐等系統的稱量
u可提供高溫型、防爆型
應用領域：
適用于惡劣環境下，料倉秤、罐體的稱重控制，主要適用于側向力較小的靜載荷稱重模塊

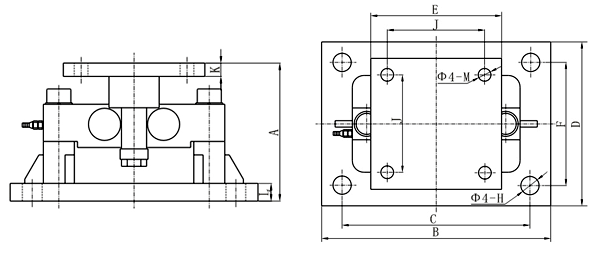

產品尺寸圖：
|
量程 |
10~25t |
40t |
50~75t |
|
A |
165 |
198 |
241.3 |
|
B |
254 |
355.6 |
355.6 |
|
C |
190.5 |
292 |
292 |
|
D |
203 |
254 |
254 |
|
E |
203 |
203 |
229 |
|
F |
152 |
190.5 |
190.5 |
|
H |
19.8 |
28.4 |
28.4 |
|
J |
152 |
152 |
165 |
|
K |
19.1 |
19.1 |
25.4 |
|
L |
19.1 |
25.4 |
25.4 |
|
M |
19.8 |
19.8 |
28.4 |

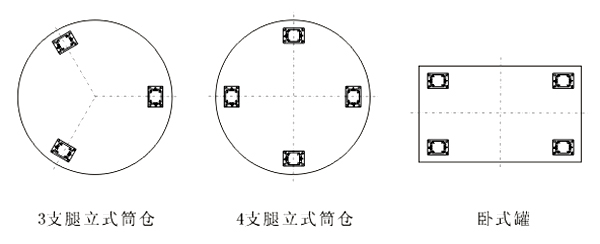

安裝方式圖：
技術參數：
|
額定載荷 |
10，20，25，40，50，60，75klb |
|
靈敏度 |
3.0±0.03mV/V |
|
綜合誤差 |
±0.05%F.S |
|
蠕變 |
±0.02%F.S/30min |
|
零點平衡 |
±1%F.S |
|
零點溫漂 |
±0.02%F.S/10℃ |
|
輸出溫漂 |
±0.02%F.S/10℃ |
|
輸入阻抗 |
750±10Ω |
|
輸出阻抗 |
702±3Ω；702±5Ω（L≥15m） |
|
絕緣電阻 |
≥5000MΩ |
|
工作溫度 |
-30～+70℃ |
|
安全過載 |
150%F.S |
|
極限過載 |
250%F.S |
|
推薦激勵電壓 |
10V |
|
密封等級 |
IP68 |
|
材質 |
不銹鋼，合金鋼 |
|
電纜 |
12m（10～4klbt），16m（50～75klb） |
