LY-NHS 稱重模塊
發布日期：2018-07-24 09:16:39 訪問次數：769
u結構扁平低矮，安裝及替換方便
u彈性底座由特種工藝制作，具有自動復位、緩沖壓力、吸收振動、防止承載板起翹的功能
u模塊承載架與底座板的套接方式，使系統設備具有一定的水平位移空間，同時又起到水平限位作用
u適用于大型灌體容器秤、料斗秤、和配料系統等稱重設備
u可提供高溫型
應用領域：
適用于大型灌體容器秤、料斗秤、和配料系統等稱重設備

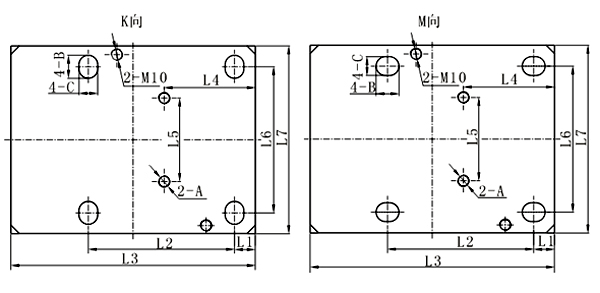

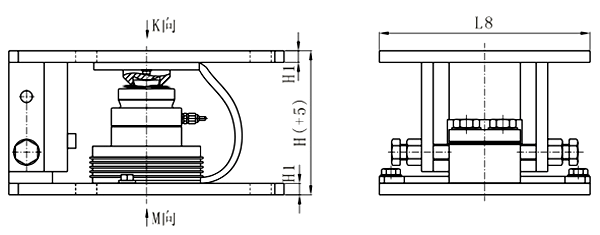

產品尺寸圖：
|
量程 |
10~22t |
33t |
47t |
68t |
100t |
150t |
|
A |
M10 |
M12 |
M16 |
M16 |
M20 |
M20 |
|
B |
22 |
26 |
30 |
30 |
30 |
30 |
|
C |
18 |
22 |
26 |
26 |
26 |
26 |
|
H |
150 |
192 |
230 |
240 |
300 |
300 |
|
H1 |
10 |
12 |
20 |
20 |
30 |
30 |
|
L1 |
20 |
35 |
45 |
45 |
35 |
35 |
|
L2 |
140 |
200 |
230 |
230 |
245 |
245 |
|
L3 |
235 |
340 |
380 |
380 |
410 |
410 |
|
L4 |
90 |
135 |
150 |
150 |
155 |
155 |
|
L5 |
80 |
120 |
150 |
150 |
155 |
155 |
|
L6 |
140 |
200 |
230 |
230 |
245 |
245 |
|
L7 |
180 |
250 |
280 |
280 |
310 |
310 |
|
L8 |
180 |
250 |
280 |
280 |
310 |
310 |

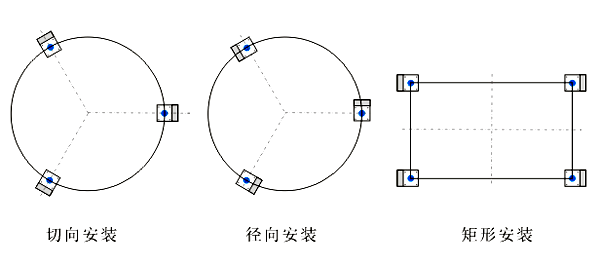

安裝方式圖：
技術參數：
額定載荷
10,15,22,33,47,68,100,150t
靈敏度
2.85±0.005mV/V
綜合誤差
0.05%F.S；0.1%F.S
蠕變
±0.03%F.S/30min
零點平衡
±1%F.S
零點溫漂
±0.03%F.S/10℃
輸出溫漂
±0.03%F.S/10℃
輸入阻抗
1450±10Ω
輸出阻抗
1402±3Ω，1402±5Ω（L≥15m）
絕緣電阻
≥5000MΩ
工作溫度
-30～+70℃
安全過載
150%F.S
極限過載
200%F.S
推薦激勵電壓
10V
密封等級
IP68
材質
不銹鋼，合金鋼
電纜
12m（10～33t），15m（47～150t）
